    • #4915
      sylvain
      Participant

      Bonjour à tous

      je voudrais savoir comment vous avez fait pour démonter le servo pour les biceps
      je viens de recevoir les miens mais pour démonter le moteur c’est hyper dur, j’arrive pas à le sortir
      Si vous pouviez me filer votre aide

      merci

    • #4916
      Pierrick
      Participant

      Pousser vers le bas sur le pignon moteur avec un tournevis plat (voire appliquer un petit coup sec de marteau sur le tournevis au plus près du pignon)…. surtout pas faire levier vers le haut sinon risque de casser le capot plastique au dessus qui supporte un axe.
      Ou le moins destructeur utiliser une pompe à dessouder pour… dessouder les 3 points de connexions du moteur sur le circuit imprimé.
      Bon courage
      Cordialement

    • #4918
      amby
      Participant

      moi j utilise la technique de faire un trou ds le servo et couper les fils du potard

    • #4920
      anthony
      Moderator

      Pour les 805BB faut aussi virer la buté. Je vote pour la pompe à dessouder

    • #4922
      amby
      Participant

    • #4924
      sylvain
      Participant

      Merci j’ai opté pour le fer à souder
      Pour le premier servo j’ai essayé de taper vers le mais le moteur est trop collé en plus je pense que j’ai du abimer le servo quand je le remonte ça tourne plus
      C’est beaucoup plus facile de dessouder la plaque

      Sinon vous mettez combien de longueur en plus pour le poto
      ps: mon poto est carré et donc ne rentre pas dans rotpotentio

      Merci

    • #4925
      Christian
      Participant

      Salut sylvain

      avec une pompe a déssouder, l’opération peut ce faire un quelque minutes.

      Vérifie que tu as remonter tes gears a la bonne place, certain engrenages sont tres similaire, mais si tu les inverses ca tourne plus. Vérifie aussi qu’il n’y a rien qui reste du stop que tu dois enlever et que le gros engrenage peux tourner librement a 360°

      Sur ThingUniverse tu trouvera des modifications pour ton pot carré.

    • #4927
      sylvain
      Participant

      Bonjour Christian

      Merci, c’est ce que j’ai fait pour le 2ème servo avec une pompe
      Pour mon 2ème servo ça tourne on verra au montage du biceps
      sinon je vais voir sur thingUniverse
      merci

    • #4972
      sylvain
      Participant

      Bonjour à tous

      j’ai besoin d’un renseignement car je ne vois pas bien le croquis
      Sur le biceps il y a un autre potentiomètre du servo au niveau du coude
      donc il faut que je démonte celui-ci pour le brancher sur lowarmsideV1 mais est-il toujours branché sur le servo et si oui le branchement des fils se fait dans le même sens que ce soit bras gauche ou droit

      Merci

    • #4996
      Gael Langevin
      Keymaster

      Bonjour,

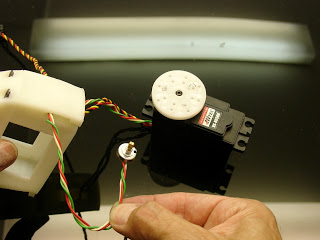

      Au niveau du coude, il y a le potentiometre du servo moteur qui actionne le bicep.
      Le positionnement de ce potentiometre est le meme pour les deux bras, gauche ou droit. Ce potentiometre est extrait du servomoteur (bicep) et relie par un fil a trois brin en respectant la polarite lors du demontage.
      http://www.inmoov.fr/imm_old/4.bp.blogspot.com/-ZlHwyVRmiAk/UFtyWxIHzKI/AAAAAAAAAi0/THffLkOUEio/s320/DSC05140.JPG
      http://inmoov.fr/wp-content/uploads/2015/06/servogun-1024×768.png

    • #4997
      sylvain
      Participant

      Bonjour Gael
      Merci beaucoup j’ai pas une bonne vue et je ne voyais pas bien

    • #5005
      Gael Langevin
      Keymaster

      Pas de souci 🙂

      • This reply was modified 6 years, 2 months ago by Gael Langevin.
